Modificar el escape de un Volkswagen Golf R no empieza por elegir un silencioso ni por decidir cuánto ruido se quiere. Empieza por separar una avería de una mejora, registrar cómo funciona el coche antes de tocarlo y comprobar si la pieza prevista encaja de verdad en esa generación. Una sección de calidad puede dar un resultado pobre si se monta sobre abrazaderas fatigadas, silentblocks vencidos o un recorrido que ya roza el subchasis.
El objetivo de esta guía es ordenar ese proceso: diagnosticar, medir, elegir un tipo de unión, valorar si hace falta soldadura, revisar la documentación y repetir las comprobaciones después de un ciclo térmico. No propone una configuración universal, porque dos Golf R del mismo año pueden llegar al taller con reparaciones, piezas o tolerancias distintas.
Trabajar con ese orden reduce compras equivocadas y permite conservar una referencia clara del estado original. También ayuda a hablar con el taller mediante medidas, referencias y resultados verificables, en lugar de limitar la conversación a expresiones imprecisas como “suena raro”, “queda muy bajo” o “sirve para cualquier Golf R”.

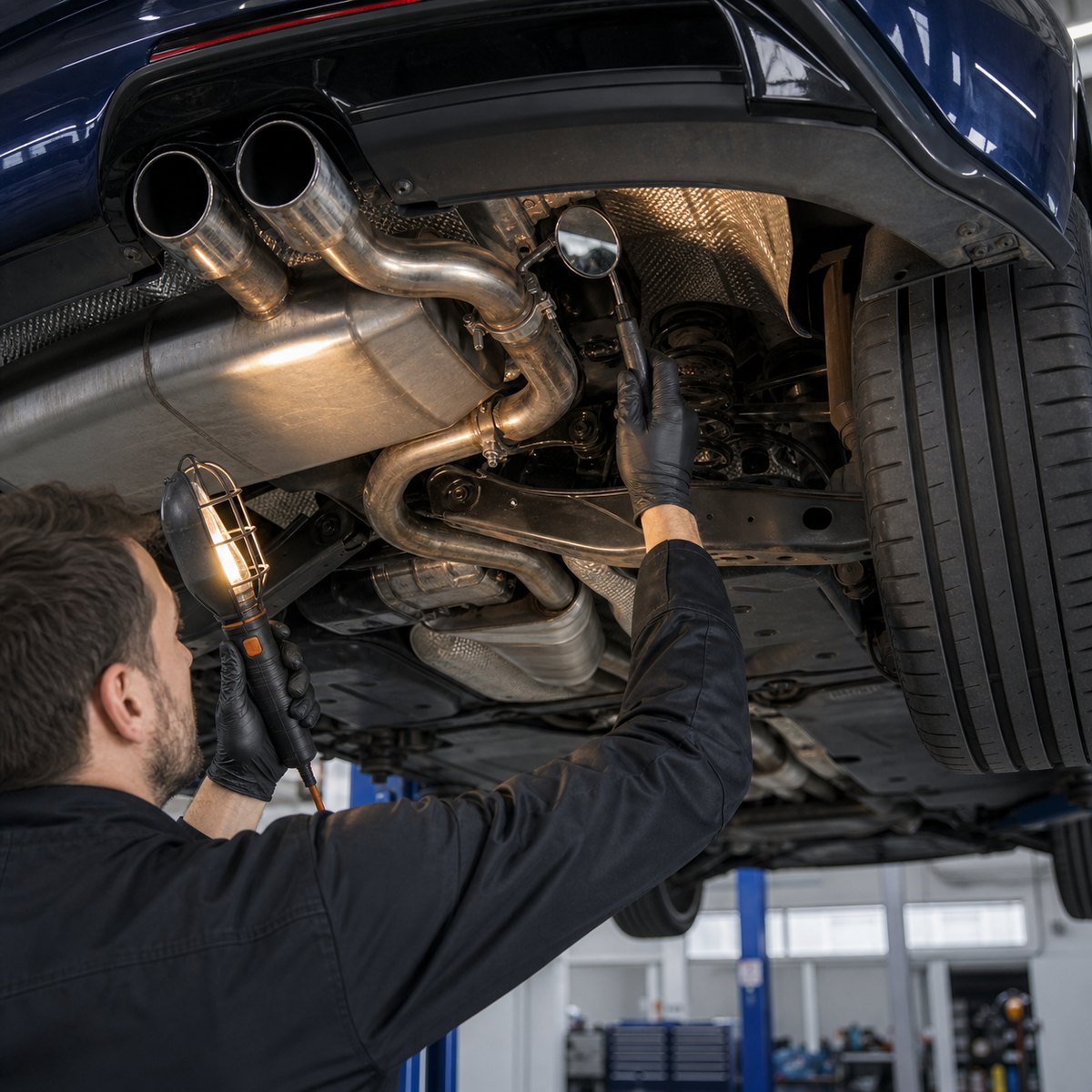

Diagnóstico previo: ruido, fuga o contacto
Una fuga pequeña, un soporte fatigado y una pantalla térmica suelta pueden producir ruidos parecidos desde el habitáculo. Conviene comenzar con el coche frío, observar el arranque y anotar en qué condiciones aparece el síntoma: ralentí, retención, aceleración, giro, badén o carretera a velocidad estable. La localización y el momento importan más que describir el sonido con una sola palabra.
Después se inspecciona el recorrido completo, desde el tramo delantero hasta las colas. El hollín alrededor de una unión, una marca pulida en el tubo o una goma estirada son evidencias más concretas que el volumen percibido. El olor a gases en el habitáculo, un aviso de diagnosis o una vibración intensa exigen detener la prueba y buscar la causa antes de planificar una modificación.
La revisión debe repetirse en caliente. El sistema se alarga al ganar temperatura y cambia ligeramente de posición sobre sus soportes. Una holgura que parece suficiente con el coche elevado puede desaparecer cuando el escape está caliente, la suspensión soporta el peso del vehículo y el motor se mueve bajo carga.
- Uniones: busca hollín, humedad, corrosión, deformación o tornillería desigual.
- Soportes y silentblocks: comprueba grietas, alargamiento y montaje bajo tensión.
- Pantallas térmicas: verifica fijaciones, bordes sueltos y distancia al tubo.
- Holguras: revisa túnel, eje trasero, subchasis, paragolpes, manguitos y cableado.
- Estado electrónico: guarda los códigos de avería antes de borrar o desmontar nada.
Una grabación corta puede completar el registro, siempre que incluya las condiciones de la prueba. Anota si el coche está frío, el régimen aproximado y el punto desde el que se graba; un vídeo sin esos datos apenas permite comparar. También resulta útil marcar con tiza una unión o un soporte para detectar si gira o se desplaza durante el primer recorrido, sin tocar superficies calientes.
Si el coche lleva una preparación de motor, conviene registrar también el combustible, la temperatura ambiente y cualquier cambio reciente. En la guía sobre Golf R con Stage 1 y tiempos de 0 a 100 explicamos por qué una referencia mecánica previa evita atribuir al mapa lo que depende del estado del vehículo.
Qué medir antes de comprar una sección
La frase “compatible con Golf R” no sustituye una ficha de aplicación. Antes de comprar hay que identificar la generación, el año, la carrocería, la referencia original y las modificaciones ya presentes. El VIN permite confirmar la configuración de partida, pero la medición del coche real sigue siendo necesaria cuando ha pasado por otros talleres.
Mide con herramientas adecuadas y toma referencias entre puntos fijos, no desde un borde deformado o una cola regulable. Fotografa cada extremo, la orientación de las bridas y la posición de los soportes. Si se desmonta una pieza, marca su ángulo antes de moverla. Un croquis sencillo con cotas suele evitar más errores que una colección de fotos sin escala.
| Dato que conviene registrar | Cómo comprobarlo | Por qué cambia la decisión |
|---|---|---|
| Diámetro exterior del tubo | Medir en una zona recta y sin deformación | Define manguitos, abrazaderas y transiciones |
| Distancia entre extremos | Tomar la cota con el sistema presentado y centrado | Evita montar una sección comprimida o estirada |
| Posición de soportes | Medir desde bridas o puntos estructurales repetibles | Determina si la línea quedará centrada |
| Holgura mínima | Comprobar en frío, en caliente y con el coche apoyado | Reduce contactos al dilatar o mover el motor |
| Válvulas y sensores | Identificar actuador, conector, soporte y referencia | Evita incompatibilidades mecánicas o electrónicas |
Repite las cotas importantes y apunta el instrumento utilizado. En un tubo con recubrimiento o corrosión superficial, una medida aislada puede inducir a error; toma varias lecturas y revisa si la sección es realmente circular. Para las holguras, identifica el punto más cercano y conserva una fotografía con una referencia visible. El objetivo no es acumular decimales, sino saber qué tolerancia existe y en qué dirección puede moverse el conjunto.
La compra solo está preparada cuando el fabricante o instalador puede relacionar esas medidas con una referencia concreta. Si la respuesta se limita al modelo comercial del coche, pide el plano, la tabla de aplicaciones o las instrucciones de montaje. Una duda resuelta antes del envío cuesta menos que adaptar una pieza equivocada.

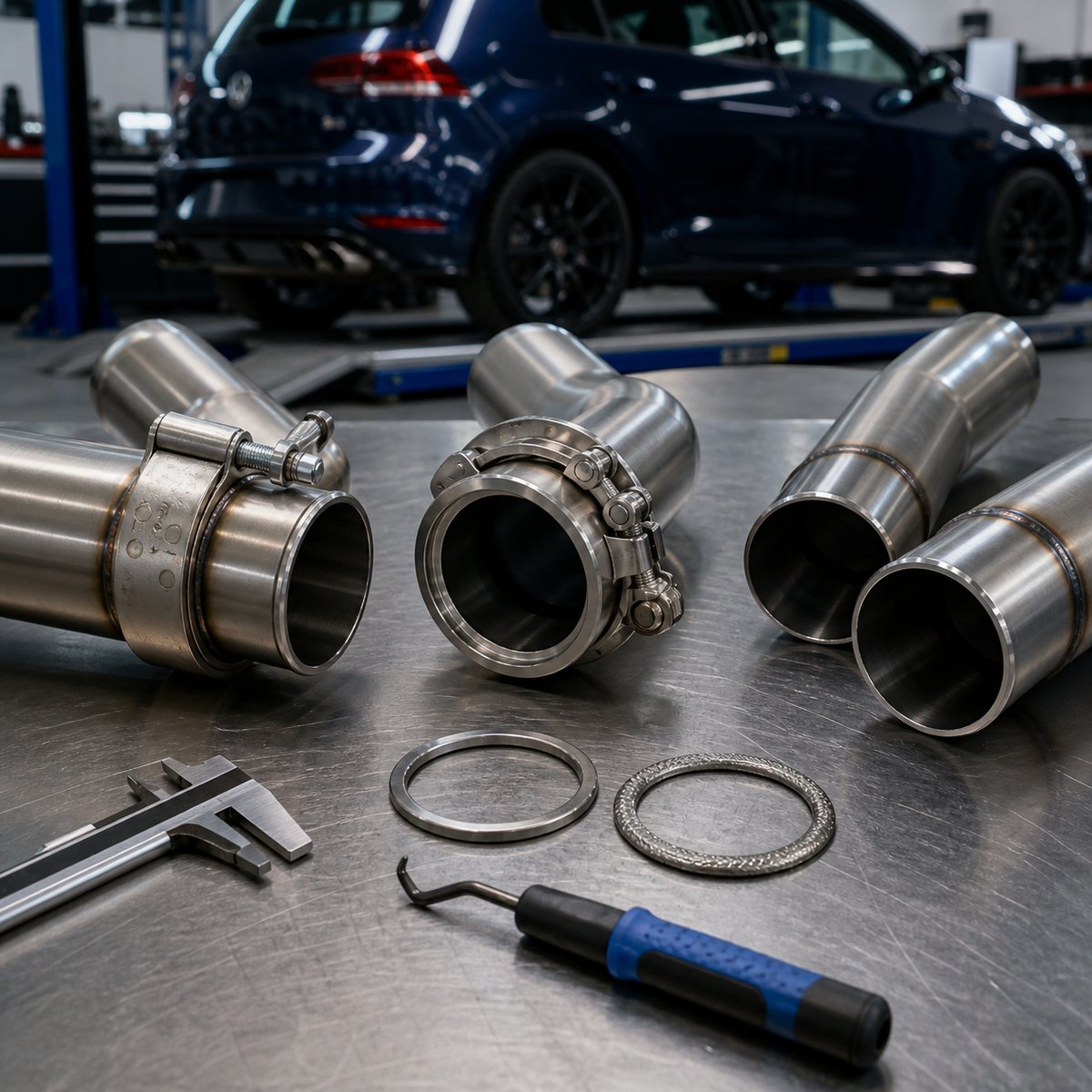

Unión atornillada, abrazadera o soldadura
Una sección atornillada que utiliza bridas y soportes existentes suele ser la opción más reversible. Permite presentar el conjunto, corregir la alineación y desmontarlo sin cortar. Aun así, las caras deben asentar sin forzar y la tornillería ha de apretarse de forma uniforme. Una brida cerrada a base de tensión puede sellar al principio y abrirse tras varios ciclos térmicos.
Las abrazaderas son útiles cuando los diámetros y el solape están previstos para ese tipo de unión. No deben emplearse para ocultar un tubo ovalado, una transición improvisada o una diferencia excesiva de diámetro. Antes de apretar, el sistema tiene que sostenerse en su posición natural; la abrazadera sella, pero no debe arrastrar toda la línea hasta hacerla coincidir.
La soldadura tiene sentido cuando se fabrica una transición, se corrige un recorrido o se sustituye un soporte que no existe como recambio directo. No debería ser el recurso para salvar una pieza mal elegida. Primero se presenta y puntea el conjunto, después se comprueba en el coche y solo entonces se termina el cordón con el tubo descargado de tensiones.
| Solución | Cuándo encaja | Ventaja principal | Riesgo que debe controlarse |
|---|---|---|---|
| Brida atornillada | Pieza diseñada para los puntos originales | Desmontaje y trazabilidad sencillos | Caras desalineadas o junta incorrecta |
| Abrazadera de unión | Tubos compatibles y solape suficiente | Ajuste reversible sin soldar | Deformación, fuga o giro de la sección |
| V-band | Unión fabricada con caras bien alineadas | Montaje compacto y repetible | Pestañas punteadas fuera de eje |
| Soldadura | Adaptación o fabricación medida en el coche | Geometría específica y continua | Distorsión, porosidad y baja reversibilidad |
Cuando el trabajo exige fabricar una transición o rehacer un soporte, el equipo se elige por material, espesor, acceso y proceso, no por el amperaje máximo aislado. Para comparar equipos MIG/MAG, TIG y consumibles mediante fichas técnicas, el catálogo de SPARTUS permite revisar configuraciones antes de cortar la pieza. La elección de la máquina no sustituye la cualificación del operario ni la comprobación final de holguras.
Materiales, proceso y seguridad de soldadura
En un escape pueden encontrarse aceros inoxidables, aceros aluminizados y reparaciones previas de composición incierta. El acabado exterior no basta para identificarlos. El taller debe conocer el material base y el espesor, limpiar la zona hasta metal sano y escoger consumible y gas compatibles. Soldar sobre contaminación, corrosión o recubrimientos sin preparación favorece poros, inclusiones y un cordón frágil.
MIG/MAG puede resultar eficiente para determinadas reparaciones y espesores; TIG ofrece control y un acabado preciso cuando la preparación y el acceso lo permiten. Ninguna sigla garantiza por sí sola una buena unión. La penetración, la distorsión, el aporte térmico y la limpieza interior deben valorarse en la pieza concreta, especialmente en transiciones y tubos de pared fina.
La seguridad forma parte del proceso. El INSST resume los riesgos de las operaciones de soldadura, entre ellos radiaciones, humos, proyecciones, incendio y contactos eléctricos. En un vehículo se suman combustible, cableado, revestimientos y espacios poco ventilados. Por eso se retiran o protegen los elementos sensibles y se trabaja con extracción y equipos de protección adecuados.
Una vez fría la pieza, hay que inspeccionar todo el perímetro, no solo la cara visible. También conviene revisar que el interior no presente una rebaba o una reducción brusca y que la geometría siga coincidiendo con los puntos de montaje. Un cordón estético puede ser inservible si ha torcido la sección o ha dejado el soporte cargado.

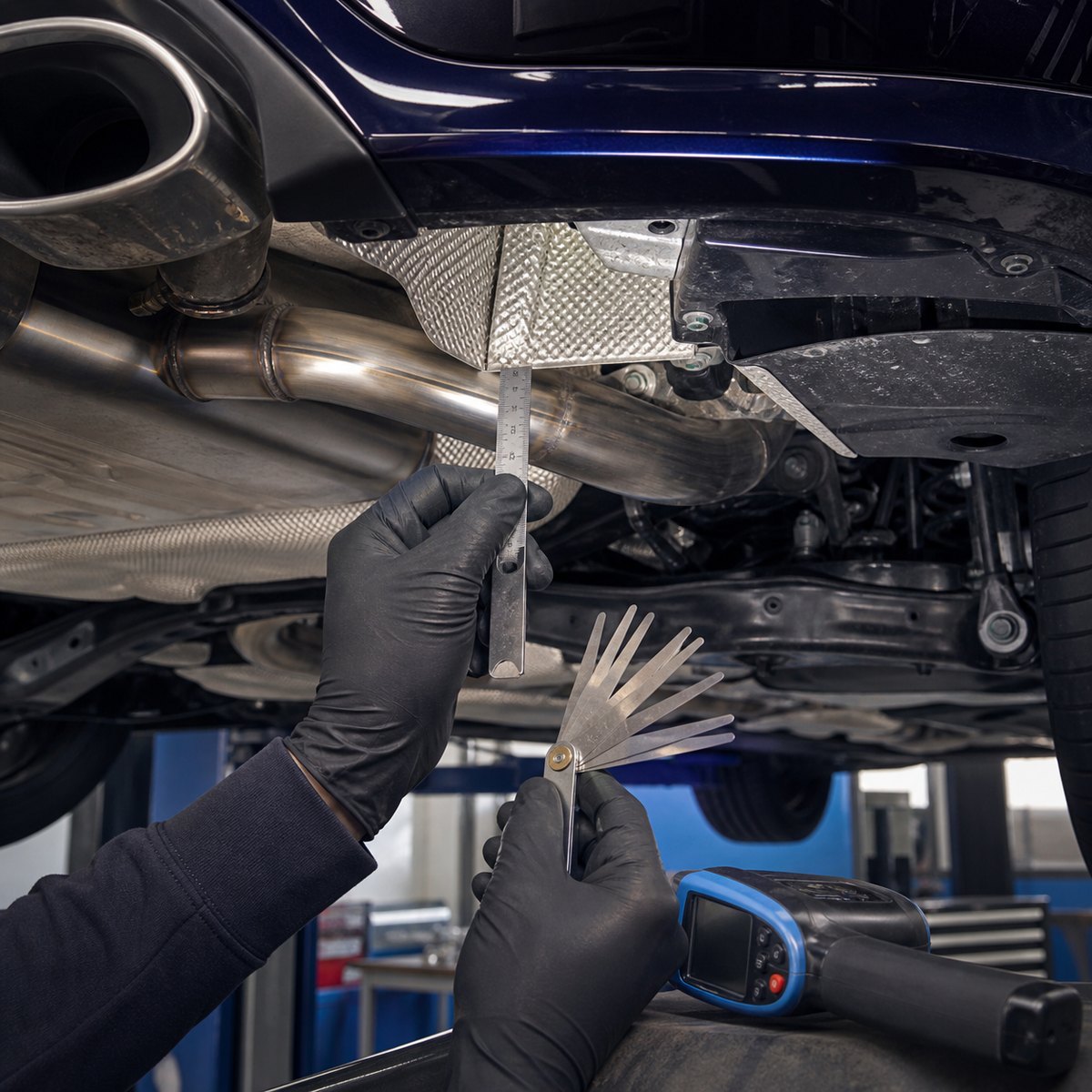

Soportes, silentblocks y dilatación térmica
Los soportes no solo sujetan peso: controlan el movimiento del escape respecto al motor, la carrocería y el eje trasero. Si uno queda demasiado adelantado, alto o girado, la goma trabaja deformada incluso con el coche parado. Esa precarga puede desplazar las colas, transmitir vibración y favorecer grietas cerca de una soldadura.
Los silentblocks deben compararse entre sí. Una goma nueva junto a otra vencida puede centrar el sistema en frío y permitir un movimiento asimétrico al acelerar. Sustituirlos todos sin diagnosticar tampoco es automáticamente mejor: una dureza distinta a la prevista puede transmitir más ruido y carga a la carrocería.
La línea se presenta con los tornillos todavía flojos, se centra desde delante hacia atrás y se aprieta cuando los soportes descansan en una posición neutra. Las colas se ajustan al final. Si para conseguir simetría hay que empujar el silencioso o retorcer una goma, el problema está antes en el recorrido.
- Comprueba la separación al subchasis y al eje con el coche soportando su peso.
- Verifica que ninguna goma toca un borde cortante ni trabaja inclinada al límite.
- Conserva las pantallas térmicas y sus fijaciones; no las retires para ganar espacio.
- Revisa manguitos, cableado, depósito, paragolpes y difusor cerca de la línea.
- Repite la medición de holguras después de calentar y enfriar el sistema.
Válvulas, actuadores y diagnosis
Algunas configuraciones del Golf R incorporan válvulas de escape y actuadores cuya posición depende del modo de conducción y de la estrategia del vehículo. Una sección compatible debe permitir montar el componente correcto sin forzar su eje, su soporte ni el conector. No basta con sujetar el actuador fuera de la línea para que el sistema deje de registrar un problema.
Antes de desmontar, guarda los códigos de avería y observa si la válvula completa su recorrido. Tras el montaje, repite la prueba en las mismas condiciones. Un fallo nuevo puede deberse al conector, a una orientación incorrecta o a una válvula que roza en caliente, no necesariamente al actuador.
Los sensores y sus cables necesitan distancia frente al calor y libertad de movimiento. Un cable aparentemente ordenado puede quedar tenso cuando el motor bascula. Usa los soportes previstos, respeta el radio de curvatura y evita fijarlo a una sección que se calienta o desplaza. La diagnosis final debe acompañar la inspección mecánica, no sustituirla.
Compatibilidad por generación y configuración
Entre Golf R de distintas generaciones cambian plataforma, recorrido, diámetros, soportes, electrónica y espacio alrededor del eje. Incluso dentro de una generación puede haber diferencias por año, carrocería o mercado. La comparación entre Golf 7 R y GTI TCR muestra por qué dos compactos cercanos no deben tratarse como una misma aplicación mecánica.
La verificación empieza por VIN y referencia original, y termina en el coche real. Si existe una modificación previa, la tabla del fabricante puede describir un vehículo que ya no coincide con lo que hay en el elevador. Por eso se cruzan documentos, medidas, fotografías y geometría antes de decidir.
- VIN, fecha de fabricación y generación exacta.
- Referencia de la sección original y de la pieza propuesta.
- Diámetro, tipo de brida y longitud entre puntos de unión.
- Número, forma y posición de soportes.
- Válvulas, actuadores, sensores y conectores presentes.
- Escape, admisión, mapa o carrocería modificados con anterioridad.
Si se compra un Golf R usado, conviene incorporar esta revisión al examen general. Nuestra guía para comprar un Volkswagen Golf R de segunda mano ayuda a ordenar antecedentes, diagnosis y señales de intervenciones que el anuncio puede no detallar.
ITV y documentación antes de comprar
En España, que una pieza se pueda montar físicamente no determina por sí solo cómo debe tramitarse. El Real Decreto 866/2010 establece el marco para las reformas de vehículos. La clasificación concreta depende del elemento modificado, de su alcance y de la configuración final, no del nombre comercial que utilice el vendedor.
El punto de consulta técnica es el Manual de Reformas de Vehículos publicado por el Ministerio de Industria. Antes de pagar una sección o encargar una fabricación, comprueba la revisión aplicable y consulta con una estación ITV, un servicio técnico o un profesional de homologación cuando el alcance no sea evidente.
La DGT explica el proceso general para una modificación o reforma: los trabajos y materiales deben poder justificarse y, cuando proceda, la reforma se verifica en ITV antes de actualizar la documentación. Esa orientación no sustituye el análisis del caso concreto, pero evita dejar el trámite para después del montaje.
Pide la identificación exacta de la pieza, su tabla de aplicaciones, instrucciones y documentos asociados. Si el escape combina componentes de distintas marcas o incluye una sección fabricada, confirma qué parte del conjunto queda cubierta por cada documento. Una referencia de otro diámetro, otra carrocería o un modelo distinto no acredita la configuración instalada.
Guarda factura, certificado de taller, fotografías previas y posteriores, referencias y cualquier informe exigido. La trazabilidad ayuda tanto en la inspección como en una venta posterior. También permite volver a la configuración anterior sin depender de la memoria del instalador.
Qué pedir al taller antes de autorizar el trabajo
Un presupuesto útil describe el resultado y el método, no solo el precio. Debe separar diagnosis, piezas, consumibles, fabricación, montaje y comprobaciones. Si aparece corrosión oculta o una modificación anterior, conviene detenerse, documentar el hallazgo y aprobar el cambio de alcance antes de cortar.
Pide que se conserven las piezas retiradas hasta finalizar la prueba y que se registren las medidas principales. Para una fabricación, acuerda material, diámetro, tipo de unión, posición de soportes y grado de reversibilidad. Para una pieza atornillada, exige que la referencia instalada coincida con la factura y las instrucciones.
- Informe breve del estado inicial y causa de cualquier ruido o fuga.
- Referencia exacta, material y medidas de las piezas montadas.
- Confirmación de holguras, alineación, estanqueidad y actuadores.
- Documentación necesaria para ITV o justificación de que no procede.
- Condiciones de garantía y procedimiento si aparece un contacto en caliente.
- Entrega de componentes originales cuando se busca una modificación reversible.
Evita aceptar la frase “ya se ajustará con el uso” como sustituto de una comprobación. Las gomas pueden asentarse, pero una línea forzada, una brida fuera de eje o una cola que toca el difusor necesita corrección. El criterio de entrega debe ser observable y repetible.

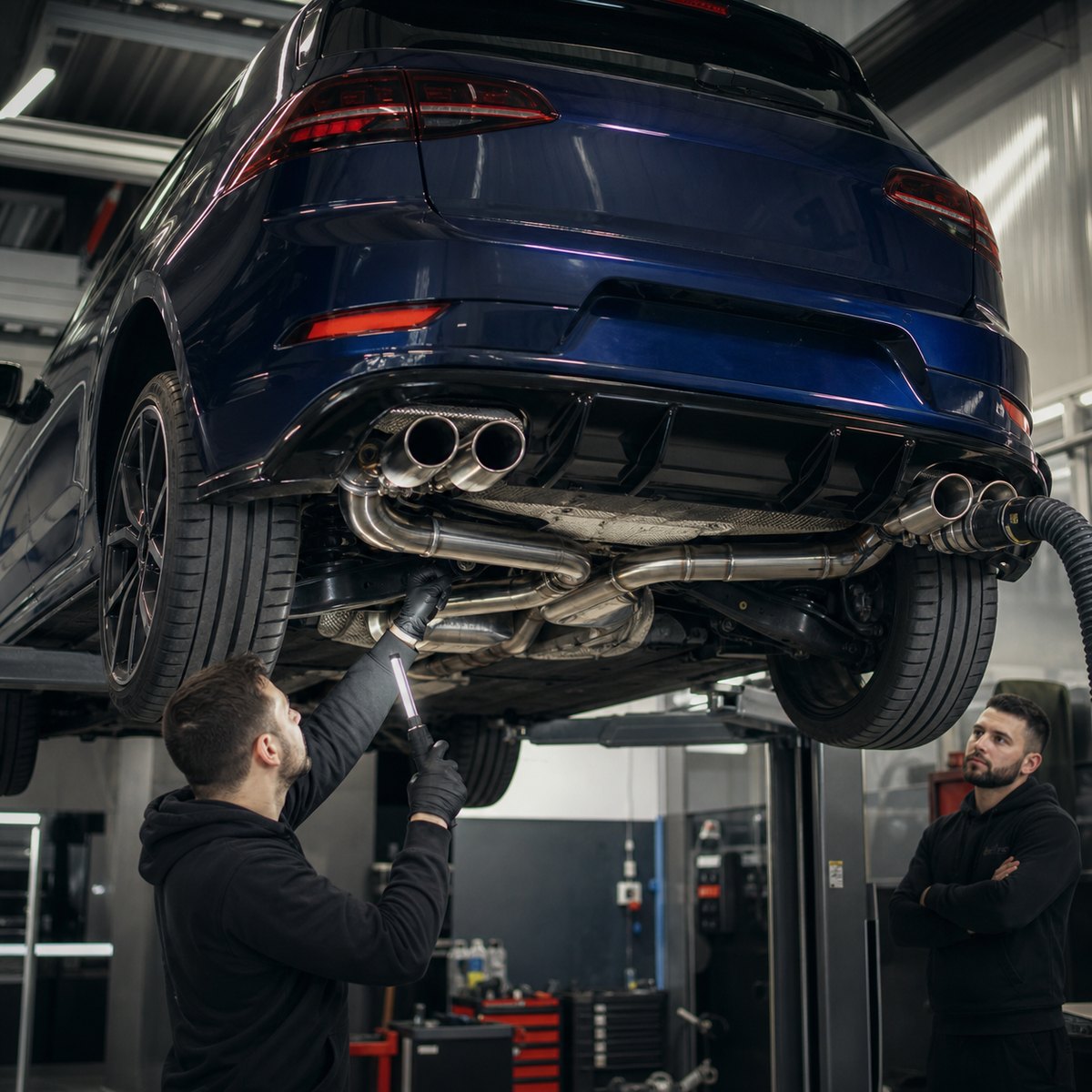

Prueba final tras un ciclo térmico
La primera prueba se hace en parado y con ventilación adecuada. Se observa el arranque en frío, se revisan uniones y se escucha el sistema sin confundir el ruido normal de condensación con una fuga. Después se comprueban válvulas, conectores y la posición de las colas.
El recorrido corto debe incluir ralentí, carga moderada, retención y alguna irregularidad que mueva motor y suspensión sin exigir el coche. Si aparece olor a gases, contacto metálico, vibración intensa o un testigo, se interrumpe la prueba. El objetivo no es “quemar” el escape nuevo, sino reproducir condiciones normales de uso.
Con el sistema caliente, vuelve a medir las holguras accesibles y comprueba que las colas conservan una posición razonable. Tras enfriarse, revisa el apriete según el procedimiento del fabricante, busca hollín nuevo y lee la diagnosis. Una inspección solo en frío no confirma el comportamiento tras la dilatación.
No reaprietes de forma indiscriminada una unión que pierde. Si la junta está desplazada, la brida trabaja torcida o el tubo se ha ovalado, aumentar el par puede deformar más la pieza sin recuperar la estanqueidad. Desmonta, identifica la causa y sustituye el elemento dañado. El valor y la secuencia de apriete deben proceder de las instrucciones de la pieza, no de una regla genérica para todos los escapes.
- Sin fugas visibles ni hollín nuevo en bridas, abrazaderas o cordones.
- Sin golpes al arrancar, acelerar, girar o pasar irregularidades.
- Sin olor a gases dentro del habitáculo ni calor anormal en zonas próximas.
- Colas centradas sin forzar silencioso, soportes o paragolpes.
- Válvulas y actuadores con recorrido completo y sin fallos nuevos.
- Pantallas térmicas, cableado y silentblocks firmes tras el ciclo.
Conviene repetir una inspección visual después de varios trayectos. Si una abrazadera gira, una goma se deforma o la distancia al subchasis disminuye, corrige el montaje antes de que el contacto desgaste el tubo o fracture un soporte.
Coste, riesgo y reversibilidad
El precio de la pieza es solo una parte del proyecto. Hay que sumar diagnosis, juntas, abrazaderas, soportes, consumibles, mano de obra, documentación y una posible corrección después de la prueba. Una opción inicialmente barata deja de serlo si obliga a fabricar dos transiciones o impide recuperar la configuración original.
Una reparación localizada suele ser lógica cuando el resto del sistema está sano y el defecto tiene una causa clara. Una sustitución homologada resulta atractiva cuando existe una aplicación exacta y se busca reversibilidad. La fabricación a medida tiene sentido cuando responde a una necesidad real y se puede documentar, medir y mantener.
- Riesgo bajo: referencia exacta, montaje reversible, documentación clara y holguras verificadas.
- Riesgo medio: adaptación menor bien medida, taller competente y trazabilidad completa.
- Riesgo alto: pieza genérica, medidas incompletas, soldadura para corregir incompatibilidad y documentación dudosa.
Conserva fotografías, piezas originales y referencias. Esa reversibilidad protege el valor del coche, facilita el mantenimiento y evita que el próximo taller tenga que reconstruir la historia del sistema a partir de cortes y soldaduras sin identificar.
Preguntas frecuentes sobre escape, soldadura e ITV
¿Un escape anunciado para Golf R encaja sin medir?
No necesariamente. Hay diferencias entre generaciones, años, carrocerías, mercados y configuraciones previas. Confirma VIN, referencia, diámetros, longitud, soportes, válvulas y plano de aplicación. La etiqueta comercial es el inicio de la comprobación, no su resultado.
¿Es mejor soldar o utilizar abrazaderas?
Depende de la geometría y del objetivo. Una unión prevista para abrazadera puede ser limpia y reversible; una transición a medida puede requerir soldadura. Lo importante es que el sistema quede alineado sin tensión y que material, proceso y documentación correspondan al trabajo.
¿Una soldadura bonita garantiza que no habrá fuga?
No. Hay que comprobar preparación, penetración, continuidad, interior, distorsión y comportamiento tras calentar. Un cordón uniforme por fuera puede ocultar poros o una geometría forzada. La prueba de estanqueidad y el ciclo térmico forman parte de la entrega.
¿Toda modificación del escape es una reforma?
No puede responderse solo por el nombre de la pieza. La clasificación depende del alcance y de la configuración final conforme al marco vigente. Consulta el Manual de Reformas aplicable y confirma el caso antes de comprar o cortar; no esperes a la inspección periódica para plantearlo.
¿Cuándo debe repetirse la revisión?
Al terminar el montaje, después del primer ciclo completo de calentamiento y enfriamiento y tras varios trayectos normales. Revisa también si aparece un ruido, olor, aviso o cambio en la posición de las colas. Una corrección temprana evita daños por contacto o tensión.
Decisión práctica
Una modificación bien planteada puede explicarse con un diagnóstico inicial, medidas, referencias, documentación y una prueba final repetible. Primero se corrige cualquier defecto existente; después se confirma la compatibilidad; solo entonces se decide entre unión reversible, sustitución homologada o fabricación profesional.
Si falta una medida, un documento o una respuesta sobre el comportamiento en caliente, el proyecto todavía no está listo para cortar. Detenerse en ese punto no retrasa el trabajo: evita convertir una mejora prevista en una fuga, una vibración, una inspección complicada o una reparación difícil de deshacer.
